水泥在我們生活中使用越來越普遍，研究認(rèn)為因Cl^-的存在，水泥混凝土結(jié)構(gòu)內(nèi)部所發(fā)生的“電化反應(yīng)”是導(dǎo)致鋼筋銹蝕、造成水泥混凝上結(jié)構(gòu)危害的一個(gè)重要原因。除了“電化反應(yīng)”外，水泥混凝土結(jié)構(gòu)內(nèi)發(fā)生的“氧化反應(yīng)”和“堿骨科反應(yīng)”及“酸堿腐蝕反應(yīng)”也是造成水泥混凝土結(jié)構(gòu)危害不可忽視的原因，而Cl^-始終對(duì)這些危害反應(yīng)的發(fā)生起著“誘導(dǎo)”作用。

這種“誘導(dǎo)”作用，主要是由Cl^-的特性及與它相結(jié)合的堿金屬、堿土金屬離子M^X+所構(gòu)成的離子化合物MCl_x的性質(zhì)所決定的。根據(jù)氯離子“誘導(dǎo)”水泥混凝土造成的危害反應(yīng)機(jī)理，危害反應(yīng)的因素主要有以下幾方面:

(1)水泥中Cl^-的主要來源水泥自身(水泥熟料、混合材)和水泥中摻入的外加劑。Cl^-濃度越高，也就意味著MCl_x的含量越大，危害反應(yīng)越激烈，隨著時(shí)間的延長(zhǎng)，危害的程度也越嚴(yán)重。

(2)空氣濕度越大或混凝土構(gòu)件周圍環(huán)境潮濕，危害反應(yīng)越易發(fā)生，危害性越大。

(3)環(huán)境溫度越高，危害反應(yīng)加劇，危害的程度加重。

(4)時(shí)間越長(zhǎng)，危害反應(yīng)持續(xù)越久，危害的程度也就逐步擴(kuò)大。

參考標(biāo)準(zhǔn)：

《GBT 176-2017 水泥化學(xué)分析方法》

《GB 8076-2008 混凝土外加劑》

盛瀚方案：

譜儀CIC-D100＋電導(dǎo)檢測(cè)器SW012＋抑制器SHY-A-6

?

CIC-D100離子色譜儀作為盛瀚一款經(jīng)典產(chǎn)品，一直廣受好評(píng)?；谟脩糇钚滦枨?，自動(dòng)量程電導(dǎo)檢測(cè)器等經(jīng)典技術(shù)，定位于常規(guī)檢測(cè)的全新一代CIC-D100煥然新生給用戶帶來更便捷、綠色的高效色譜分析體驗(yàn)。新升級(jí)的CIC-D100，可以方便地測(cè)試不同基體樣品中的陰離子、陽離子及其他極性物質(zhì)，同時(shí)分離相差4個(gè)數(shù)量級(jí)濃度的離子，測(cè)試結(jié)果準(zhǔn)確可靠。系統(tǒng)啟動(dòng)快速、性能可靠穩(wěn)定，適用于醫(yī)藥、環(huán)境、食品、化工、地質(zhì)及研究實(shí)驗(yàn)室等廣泛領(lǐng)域。?

方法提要：

用硝酸分解試樣，樣品制備成試樣溶液后，進(jìn)入離子交換樹脂為固定相的離子色譜柱,經(jīng)適當(dāng)?shù)牧芟匆合疵?，被測(cè)陰離子由于其在色譜柱上的保留特性不同實(shí)現(xiàn)分離，再流經(jīng)自再生電解抑制器時(shí)，由抑制器扣除淋洗液背景電導(dǎo)、增加被測(cè)離子的電導(dǎo)響應(yīng)值,最后通過電導(dǎo)檢測(cè)器檢測(cè)并繪出各離子的色譜圖，以保留時(shí)間定性，峰面積(或峰高)定量。

色譜條件：

色譜柱：SH-AC-4

淋洗液：2.4 mM Na2CO3 +6.0mM NaHCO₃

流? 速：1.0 mL/min

柱? 溫：35℃

進(jìn)樣量：25 μL

抑制器電流：75mA

?

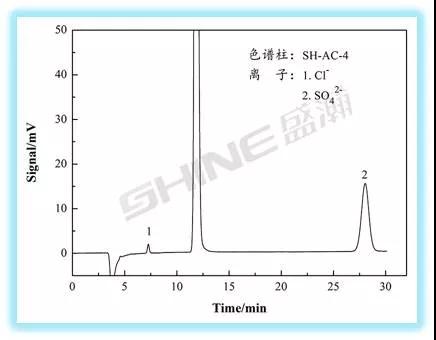

SH-AC-4型色譜柱，碳酸鹽體系淋洗液，抑制電導(dǎo)檢測(cè)，25μL進(jìn)樣量時(shí)得到分析譜圖。
